SW-ABF全自動包裝機使用說明書第一部分

一、 設備說明

1、 概述

    SW-ABF-800全自動包裝機系我公司自主研發生產的生產的一種高品質、高性能的全自動包裝機,具有完成自動稱重計量、自動上袋、自動 裝袋、自動折邊縫包及成品輸送等一系列功能。本機采用高精度高可靠性機械系統、PLC程序控制、先進的觸摸式人機界面、使整機的操作更加簡單、完善。該設備可廣泛應用于各個行業進行顆粒、粉體、及混合物料的包裝,使客戶提高生產效率,降低勞動強度,減少人力成本的優質設備。

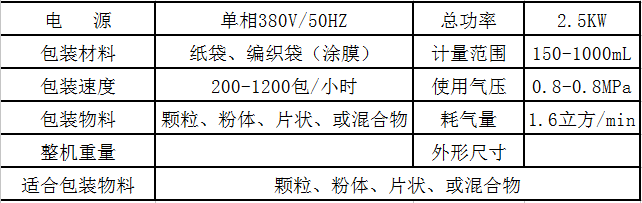

2、 性能和規格



二、 整機配置及工作流程
1、本機組成





A、由分料斗、給料裝置、落料斗、高精度秤量裝置構成的稱料系統。
B、全自動上袋、套袋、裝袋、自動折邊、縫包產品輸送碼垛系統。
C、由可編程工業控制器(PLC)、觸摸屏及相關電氣元件組成的自動化控制系統。
D、氣動控制系統。

2、功能流程

包裝物料由用戶料倉流入呈八字型分料斗后,分別進入給料裝置,當電控系統接到稱量開始的指令,給料裝置的兩個執行元件--粗進料氣缸和細進料氣缸同時動作,即兩進料弧門同時打開,物料流入料桶(這時料桶底門應處于關閉狀態)計量開始,當料桶內的重量達到預定設定的粗加值時,粗進料氣缸復位,進料弧門(I)關閉,這時,物料仍能從該弧門的小孔中繼續流入料桶,當流入量達到預先設定的細加值時,細進料氣缸復位,進料弧門(II)關閉,電控系統顯示實際稱重量,一次稱量周期結束。自動上袋機套袋,夾袋氣缸動作后,包裝袋被夾住,同時,料桶底門打開,計量后的物料經落料斗進入包裝袋內,按預先設定的時間,料桶底門關閉,若關閉位臵正確,下一次稱量過程隨即自動進行,若關閉位臵不到位,則稱量過程停止。

三、 安裝須知

1、基礎面應水平,其平面度不大于2毫米?;A必須遠離振源,
2、待安裝結束后,應使安全支架上的螺栓與料桶支架間留有適當間隙以便不影響稱重,又起保護作用。
3、傳感器決不能受任何額外電流的作用,亦不能發生機械性過載。
4、電控系統必須接地a、保護接地小于4歐姆。b、信號接地小于1歐姆。

四、 操作

開機前檢查
1、檢查周?chē)蔁o(wú)影響本機工作的因素存在,有必要將其排除。
2、接通電源開關,檢查是否符合額定數值。
3、檢查壓縮空氣壓力是否在~0.55Mpa。
4、空袋碼放是否整齊。
 5、上袋平臺是否由異物。
   開機

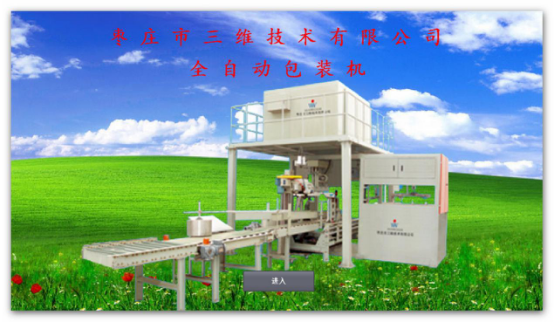

        閉合控制系統、電機驅動等控制柜總電源,觸摸屏及儀表上電,觸摸屏進入歡迎畫面:
